- buatlah routing pada switch mls pada cisco dengan beri ip secara dhcp. ip yang digunakan adalah 192.168.x.0/28 dan 192.168.x+10.0.28
Langkah pertama kita buat topologinya sesuai kasus di atas
Selanjutnya kita
buat vlan dan mendaftarkan interface ke dalam kelompok vlan. Di sini saya
membuat 2 kelompok vlan yaitu vlan 10 dan vlan 20. Dan saya memberi nama di
setiap vlan tersebut yaitu vlan 10 namanya tkj1 dan vlan 20 namanya tkj2.
Selanjutnya saya masukkan interface nya
ke dalam kelompok vlan tersebut yaitu int f0/1, f0/2 masuk ke dalam vlan 10 dan
int f0/3, f0/4 masuk ke dalam vlan 20.
Selanjutnya kita
lihat dengan perintah do sh vlan. Maka akan muncul vlan yang kita buat tadi
beserta pengelempokkan interface nya.
Selanjutnya kita
menambahkan ip address ke interface router yang mengarah ke switch. Untuk
perintahnya bisa lihat pada gambar di bawah ini.
Selanjutnya kita
daftarkan ip nya ke dalam vlan. Dengan cara masuk ke interface pada
masing-masing vlan dan isikan ip nya beserta subnetmask nya.

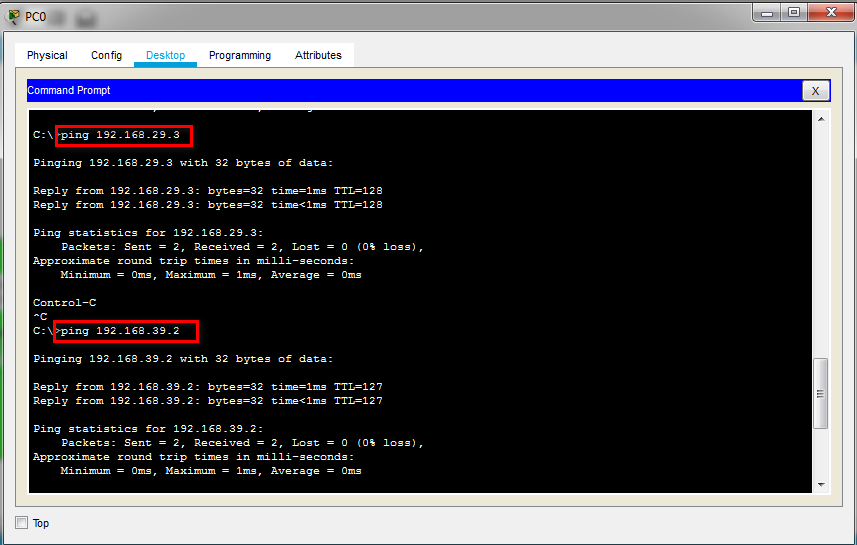

Selanjutnya kita
konfigurasi routing agar nantinya kita ping dengan vlan yang bebeda bisa ttl
dan saling terhubung
Selanjutnya kita dhcp pada setiap client maka akan mendapat ip address secara otomatis.
